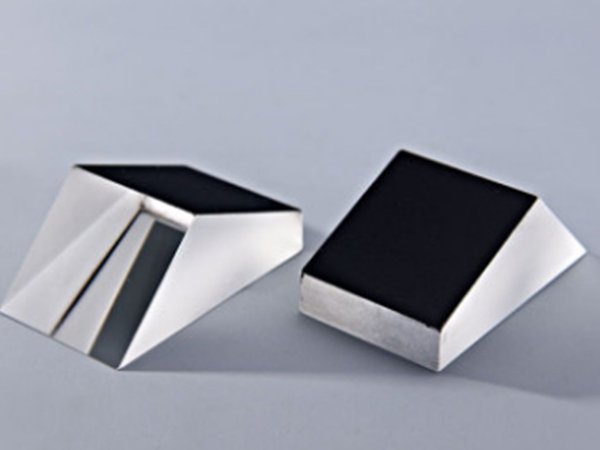

半五角棱镜

棱镜
半五角棱镜可在无需翻转或回转的情况下,偏转45°光线。反射面镀铝膜并采用镍铬合金和黑漆,以提高效率。半五角棱镜与尺寸相应的 施密特棱镜相结合以创建佩肯棱镜对。佩肯棱镜对将会在不偏转光线的情况下翻转和回转图像。 本产品用于汇聚或发散光线以降低系统大小。
在线咨询

产品详情


半五角棱镜可在无需翻转或回转的情况下,偏转45°光线。反射面镀铝膜并采用镍铬合金和黑漆,以提高效率。半五角棱镜与尺寸相应的 施密特棱镜相结合以创建佩肯棱镜对。佩肯棱镜对将会在不偏转光线的情况下翻转和回转图像。

本产品用于汇聚或发散光线以降低系统大小。

常规产品规格如下表,我们也可以为客户定做各种规格的五角棱镜。

常规产品规格

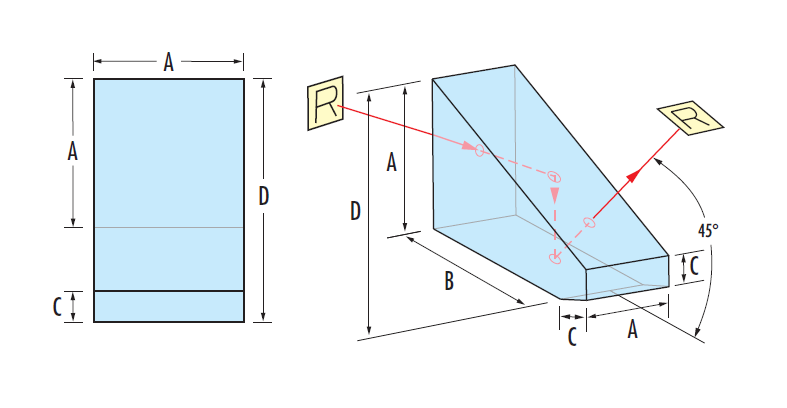

半五角棱镜(尺寸及镀膜可按用户需求定制)单位mm
序号 产品编号 边长A 实高B 侧宽C
1 HP-001 22.2 9.2±0.2 16
2 HP-002 29.0 12±0.2 17
3 HP-003 30.0 12±0.1 17
4 HP-004 30.5 10.2 22
5 HP-005 31.0 11.9±0.1 20±0.1
6 HP-006 31.0 12.02 17
7 HP-007 32.0 12±0.055 17±0.1
8 HP-008 32.0 12.37±0.15 19.5±0.2
9 HP-009 32.0 12.02±0.055 17
10 HP-010 32.4 14.5±0.035 17
11 HP-011 32.5 9.5 20
12 HP-012 34.0 12.73±0.09 18_0.21
13 HP-013 34.0 14 20
14 HP-014 34.8 14.14±0.2 20
15 HP-015 35.0 14.14±0.15 20
16 HP-016 36.0 14.14±0.135 20-0.21
17 HP-017 38.5 14.14±0.15 19.6
18 HP-018 40 16.7 21
