两个互相垂直的反射面称为屋脊面，而带有屋脊面的棱镜称为屋脊棱镜。
屋脊棱镜体积较小而且可以使物镜和目镜位于一条直线上，因此常用于极紧凑的双筒镜。
常规产品规格如下表，我们也可以为客户定做各种规格的屋脊棱镜。
通用规格
| 材料： | H-K9L | 外形公差： | ±0.1mm |
| 角度公差： | ±3’ | 面型： | λ4@632.8mn |
| 光洁度： | 60-40 | 有效孔径： | >90% |
| 倒角： | 0.3*45° | 镀膜： | 按客户要求 |
常规产品规格

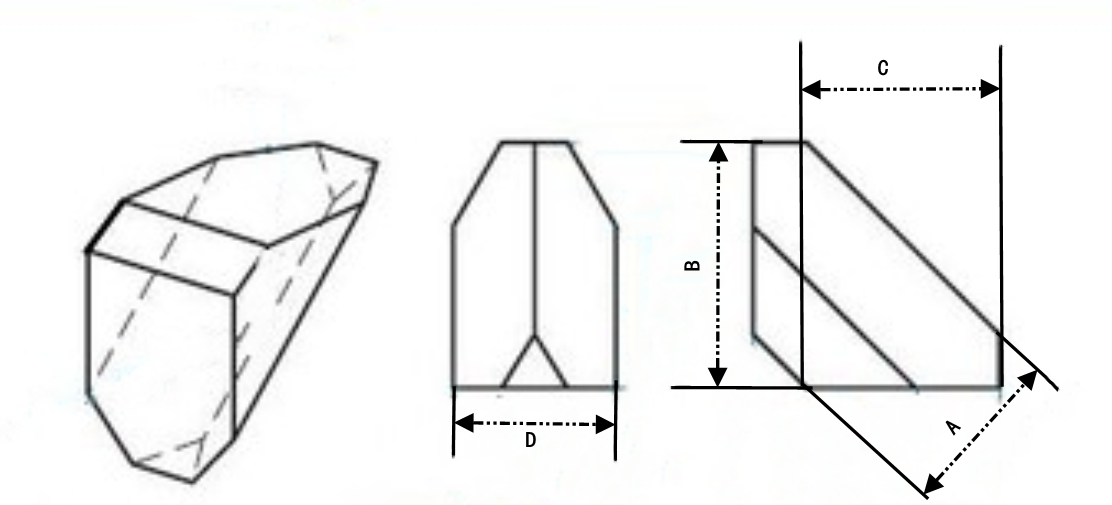

| 直角屋脊棱镜（尺寸及镀膜可按用户需求定制）单位mm | ||||||||||||
| 序号 | 品号 | 材料 | 理高 | 实高A | 边长B | 实长C | 屋脊角度 | ∠A | ∠B | ∠C | 侧宽D | 镀膜直角边 |
| 1 | AP-001 | K9 | 49.85±0.14 | 70.5 | 57.25±-0.1 | ±3″ | 90°±1′ | 45°±1′ | 45°±1′ | 42-0.1 | 2面增透 | |
| 2 | AP-002 | K9 | 12.7 | 18 | 17 | ±5″ | 90°±5′ | 45°±5′ | 45°±5′ | 8±0.1 | ||
| 3 | AP-003 | K9 | 10 | 14 | 13 | ±5″ | 90°±5′ | 45°±5′ | 45°±5′ | 8±0.1 | ||
| 4 | AP-004 | K9 | 9 | 13 | 12 | ±8″ | 90°±5′ | 45°±5′ | 45°±5′ | 8-0.2 | ||
| 5 | AP-005 | K9 | 11.3 | 9.5 | 16 | 14.5 | ±5″ | 90°±5′ | 45°±5′ | 45°±5′ | 8-0.2 | 2面增透 |
